Алексей Никитин · 19.11.2017 23:35:16

Искандер написал:
#1223010
Конечно, если дали координаты - то флаг в руки и барабан на шею

Уважаемый Искандер!
Ни какой эйфории нет, все занятые, и я в том числе. Просто, я человек действия, если поставил перед собой цель, пру как танк в её направлении, прорабатывая все возможные способы.
Тот, кто мне дал адрес, давно общался с ним и адрес может быть не рабочим.
Я, конечно, написал по этому адресу письмо, но буду рад если Вы тоже, напишите ему о моей просьбе.
Я же пока, займусь другими деталями на модели и продолжу самостоятельные поиски ответов на свои вопросы.
Просто, как уже давно тут писал, что готовую модель можно будет увидеть на Кубке Университетов 2018, хотелось бы к этому времени успеть её закончить

С уважением, Алексей.

Боярин · 19.11.2017 23:55:15

Если честно, не понимаю, как Афонин может помочь с горловинами и прочим на Ревелях. Вы в архиве всё по ним просмотрели?

Алексей Никитин · 20.11.2017 00:08:00

Боярин написал:
#1223029
Если честно, не понимаю, как Афонин может помочь с горловинами и прочим на Ревелях.

Может у него есть какие нибудь более качественные фотографии или подробные чертежи.....

Боярин написал:
#1223029
Вы в архиве всё по ним просмотрели?

Архив оставил на крайний случай. Уж больно модель у меня маленькая, чтобы выкладывать за материалы большие деньги.
В любом случае, если есть список фондов по этим кораблям, закажу копии чертежей.

Алексей Никитин · 20.11.2017 00:19:44

Признаться честно, только сейчас сделал регистрацию в архиве, жду подтверждения. Раньше пользовался через знакомых но, как-то так, не всегда удачно.....
Нашёл фонды по этим миноносцам. Руки уже чешутся, посмотреть их

Боярин · 20.11.2017 09:11:26

1

Посмотреть описи и выбрать нужное можно и без регистрации

Алексей Никитин · 20.11.2017 11:09:37

Боярин написал:
#1223062
Посмотреть описи и выбрать нужное можно и без регистрации

Ночью, в кровати, с телефона, было не очень удобно

Vasaytka · 20.11.2017 12:14:13

Коллеги, делаю Суворова и вот вопрос - на Славе четко виден трап за носовыми мостиками - выделен красным цветом, а вот у Суворова нигде не могу найти.
Как известно, эти броненосцы делались по одним чертежам..... делать на Суворова или нет?

Револьдыч · 20.11.2017 12:44:07

Vasaytka написал:
#1223110
Коллеги, делаю Суворова и вот вопрос - на Славе четко виден трап за носовыми мостиками - выделен красным цветом, а вот у Суворова нигде не могу найти.
Как известно, эти броненосцы делались по одним чертежам..... делать на Суворова или нет?

Доброго дня ! на Суворове нет этого трапа ,вообще много отличий между кораблями включая мостики ,мачты и пр мелочи ( если взяли за основу корпус от комбрига советую обратить внимание на сетевое ограждение их почему то 11 вместо 9 на борт мелочь ,кроме того фальш борта под 152 мм башни полностью надо переделать не дождался "Рюрика " делаю Суворова

Алексей Никитин · 20.11.2017 13:11:46

Делать модель корабля по фотографиям другого - это утопия!

Алексей Никитин · 20.11.2017 13:18:28

Искандер написал:
#1223010
Конечно, если дали координаты - то флаг в руки и барабан на шею

Получил ответ от Афонина.
Детально, конечно, он этими кораблями не занимался, и не может дать ответ на мои вопросы....
Но, получил приятный бонус от него, в виде фотографий

Vadim64 · 20.11.2017 13:33:33

Револьдыч написал:
#1223121
внимание на сетевое ограждение их почему то 11 вместо 9 на борт мелочь

День добрый!
По мне так совсем и не мелочь. А 11 их потому, что изначально этот кит от КОмбрига изготавливался как ЭБР "Слава". У Суворова не только количество шестов другое но и все их места расположения по борту иные, чем на Славе. Можете сами сравнить.

mister X · 20.11.2017 14:08:14

1

Vasaytka написал:
#1223110
Коллеги, делаю Суворова и вот вопрос - на Славе четко виден трап за носовыми мостиками - выделен красным цветом, а вот у Суворова нигде не могу найти.

Vadim64 написал:
#1223136
По мне так совсем и не мелочь. А 11 их потому, что изначально этот кит от КОмбрига изготавливался как ЭБР "Слава". У Суворова не только количество шестов другое но и все их места расположения по борту иные, чем на Славе. Можете сами сравнить.

Отличия: шесты по другому, ряд иллюминаторов в кормовой части, иллюминатор в районе кормовой 6-дм башни и да отсутствует данный трап. Кроме того ограждения башен 6-дм орудий, мостики, сами башни. В миделе есть боковые виды обоих кораблей там все прилично видно.
У меня лично вопрос по лебедкам Темперлея на Славе они у грот-мачты, у Орла в районе средних 6-дм башен, у Бородино в вырезах в коечных сетках за гальюном команды, по Суворову и Александру инфы пока не нашел.

Vasaytka · 20.11.2017 14:12:15

Алексей, если бы делал Суворова по фото Славы, то бы и не спрашивал.

Револьдыч · 20.11.2017 14:13:28

1

Vadim64 написал:
#1223136
У Суворова не только количество шестов другое но и все их места расположения по борту иные, чем на Славе.

Ваша правда все срезал и переклеил , если у кого есть конструкции складных шлюпобалок , просьба скинуть любой материал

Vadim64 · 20.11.2017 14:43:51

1

Револьдыч написал:
#1223157
если у кого есть конструкции складных шлюпобалок , просьба скинуть любой материал

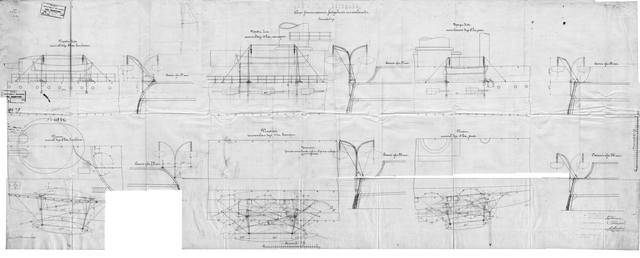

Есть вот такие эскизы они общие для бородинцев и возможно не отражают специфики Суворова, надо это все сверять еще и по фоткам, но дополнительное представление об этих конструкциях могут дать.

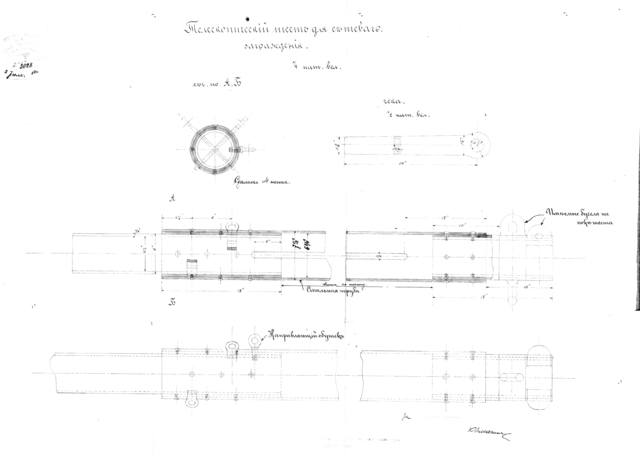

Дополнительно еще могу дать деталировку по шестам противоминных сетей, они то скорей всего на всей серии были однотипные, за исключением длины.

Да, к стати. А днище у вашей модели вы из чего кроили? Пластик от Звезды или самодел?

Револьдыч · 20.11.2017 14:49:46

Vadim64 написал:
#1223170
а, к стати. А днище у вашей модели вы из чего кроили? Пластик от Звезды или самодел?

От звезды и правда "днище" во первых уже мм на 5-6 плюс кормовая часть полное несоответствие системой дополнительных шпангоутов увеличил ширину и потом шпаклевка, шпаклевка, шпаклевка.....

Vadim64 · 20.11.2017 15:05:44

Револьдыч написал:
#1223173
системой дополнительных шпангоутов увеличил ширину и потом шпаклевка, шпаклевка, шпаклевка.....

У меня тоже самое половинки соединил начерно зашпаклевал, и лежит пока до срока, когда я смогу недостающую документацию на Суворова найти или купить, а иначе делать смысла нету. До сих пор еще полно по этому пароходу белых пятен даже для масштаба 1/350.

Револьдыч · 20.11.2017 15:24:34

Vadim64 написал:
#1223178
До сих пор еще полно по этому пароходу белых пятен даже для масштаба 1/350.

я собрал все что есть по афтомаркету , белые пятна закрашиваются по мере стройки , начинаешь думать как это работало ,процент "косячности" остается но главное чтобы он не зашкаливал, я буду пробовать ,ведь сколько от "Звезды" моделей построено и не сосчитать.... наверно пришло время на одну ступеньку подняться .....

Искандер · 20.11.2017 18:24:50

Алексей Никитин написал:
#1223133
Получил ответ от Афонина.

Это делает честь Николаю Николаевичу!

Алексей Никитин написал:
#1223133
Детально, конечно, он этими кораблями не занимался, и не может дать ответ на мои вопросы....
Но, получил приятный бонус от него, в виде фотографий

Ну чтож, по крайней мере как я понял, с меня задача снимается. А это - радует. Великодушно простите, своих дел невпроворот...

С глубоким уважением.

Стойкий · 20.11.2017 20:04:06

Алексей Никитин написал:
#1223130
Делать модель корабля по фотографиям другого - это утопия!

Реконструкция по фото - самая сложная и кропотливая работа.
Применять фотоинформацию сисершипа крайняя мера!

Алексей Никитин · 20.11.2017 20:10:28

Искандер написал:
#1223245
Великодушно простите, своих дел невпроворот...

Ничего страшного
В любом случае, спасибо за помощь!

С уважением!

Алексей Никитин · 20.11.2017 20:12:03

1

Стойкий написал:

#1223274
Реконструкция по фото - самая сложная и кропотливая работа.

Зато, самая интересная!

Искандер · 23.11.2017 22:47:06

4

Выждали продолжительную паузу и посетили ЦВММ, посмотреть на выставленные там на сегодняшний день модели кораблей РЯВ (отреставрированные и, пока нет).
В силу необъятности нашей страны, не все могут себе это позволить. Может, кому пригодиться.
Сняли, как смогли - "не кочегары мы, и не фотографы... Так что, извините...

МАСШТАБ 1/48:

РЮРИК (отреставрированный)

ЗАБИЯКА

Тип СОКОЛ

ДИАНА

КОРЕЕЦ

БОБР

ПЕТРОПАВЛОВСК

БАЯН

РОССИЯ

АМУР

СВЕТЛАНА

НАВАРИН

УШАКОВ

НИКОЛАЙ I

ОСЛЯБЯ

ЖЕМЧУГ

БОРОДИНО

НАХИМОВ

АЛМАЗ

БОГАТЫРЬ

АСКОЛЬД
