Вопросы по японскому вспомогательному крейсеру "Aikoku_Maru" / Цусимские форумы

evgen59 · 13.01.2021 19:57:14

1

Приветствую многоуважаемое сообщество!

Давненько я не брал в руки шашку делал новых проектов. Творческий зуд в одном месте заставил оное место поднять и начать проект.

Не знаю почему, но выбор пал именно на этот корабль. Вот интересно мне его сделать и все.

Начал копать в сети и выяснил, что чертежей и технички по нему мягко говоря немного. Точнее нет практически. Хотя поисковик я тот еще.

Нашел немного фото и картинки модели 1/700. И собственно все...

Обратился к японским камрадам - пообещали помочь чем смогут. Но почти сразу сказали, что найти чертежи практически невозможно. Постараются помочь, но особо надежны нет...

Предложили разработать модель по фото и сделать чертежи самому: "все равно никто не поймет точные они или нет" - это дословный перевод Красавцы одним словом!

Поэтому традиционно прошу помощи разобраться с этим кораблем.

Задач для себя поставил две:

1. Построение полноценной 3Д модели, максимально приближенной к реальному прототипу. (Тут как получится). Выгрузка полноценного комплекта чертежей с модели для желающих.

2. ПЕЧАТЬ модели в масштабе 1/200. - при наличии 3д это весьма увлекательный процесс. Прям руки чешутся.

evgen59 · 13.01.2021 20:01:30

Немного фото, которые нашел. Часть может быть "Хотоку-мару".

evgen59 · 13.01.2021 20:03:46

Нашел реконструкцию и фото останков корабля на месте гибели:

Бродяга · 14.01.2021 17:30:45

https://wiki.wargaming.net/ru/Navy:Aikoku_Maru_(1940)

Там два видео исследования wreck'a есть, возможно, что-то Вам пригодится.

Вальчук Игорь · 14.01.2021 20:11:07

evgen59 написал:
#1486100
Предложили разработать модель по фото и сделать чертежи самому: "все равно никто не поймет точные они или нет" - это дословный перевод

что даже теории на корпус нет?

evgen59 · 17.01.2021 11:57:51

Бродяга написал:
#1486235
https://wiki.wargaming.net/ru/Navy:Aikoku_Maru_(1940)

Там два видео исследования wreck'a есть, возможно, что-то Вам пригодится.

Спасибо

Вальчук Игорь написал:
#1486258
evgen59 написал:
#1486100
Предложили разработать модель по фото и сделать чертежи самому: "все равно никто не поймет точные они или нет" - это дословный перевод

что даже теории на корпус нет?

Да, теории нет. Взял за основу "Акитсу-мару" - переделываю с нее. Подводная часть по профилю совпала, надводную нужно править. Плюс "Айкоку" шире.

evgen59 · 22.01.2021 15:32:45

Приветствую!

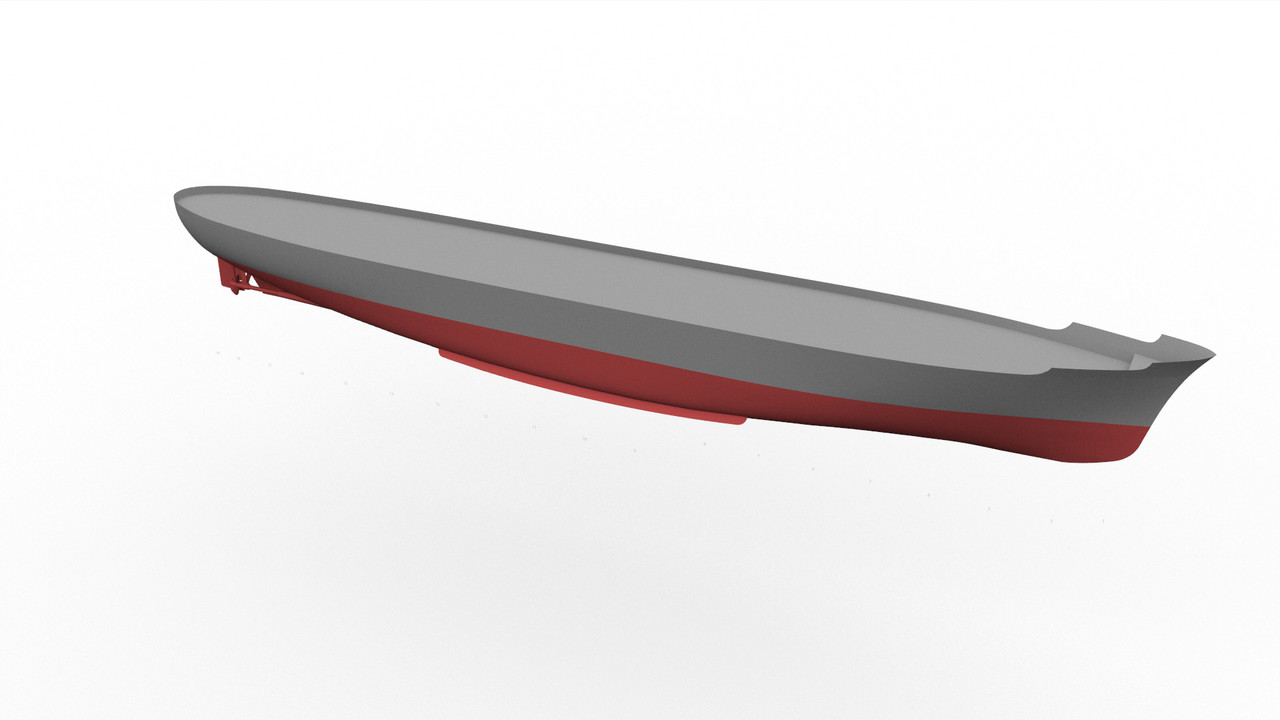

Собрал корпус. Как уже писал - на основе "Акитсу-мару"

Имеются косячки в кормовой части - буду выводить.

Получились такие вот сечения:

Так что первый шажок сделан. Японские камрады так ничего и не нашли, увы.

Поскольку хочу сделать для печати текстуру (расшивку) -есть вопрос: Листы обшивки корпуса крепились как на фото ниже, через полосы? Или внахлест? И какая могла быть высота пояса листов?

evgen59 · 27.01.2021 09:51:31

2

Приветствую.

Решил проверить реализуемость проекта "в железе". Принципиально важный момент, дабы не делать дурную работу.

Набросал фрагмент носовой части под печать. Так это выглядит в программе:

Загнал в слайс прогу принтера (скрин без поддержек):

Ну и собственно результат:

Блок корпуса, поддержки не убраны.

Убрал поддержки. Печать тестовая - особо не церемонился, поэтому оторвал часть силового набора и кусок палубы.
Толщина борта 0,35мм. Силовой набор 0.4мм. Для чистовой печати сделаю кое какие доработки, но в принципе результат устроил, тема с печатью корабля целиком в такой детализации - вполне реализуема.

evgen59 · 04.02.2021 17:11:28

Приветствую!

Подготовил первый "серийный" блок для печати.

Запустил шайтан-машину. Время печати - 10 час 31 мин. Количество слоев - 1809

К утру должно быть готово, если все пойдет нормально.

Отредактированно evgen59 (04.02.2021 17:12:21)

evgen59 · 05.02.2021 11:35:31

1

evgen59 написал:
#1490205
К утру должно быть готово, если все пойдет нормально.

Итак отчет по результатам печати.

Из хорошего: все пропечаталось нормально. Деформаций и непропечаток не обнаружено.

Из плохого: передержал деталь при промывке. В результате "подсожрало" обшивку. Тонкостенные участки между элементами силового набора "повело" + в одном месте проело насквозь. Сходство с обшивкой реального корабля прибавилось
На фото этого особо не видно, но деформации в виде "пузиков" имеются.

Итог: на следующей неделе буду этот блок перепечатывать. Ну и по времени промывки сделал выводы...

evgen59 · 09.02.2021 12:39:05

Приветствую!

Итак, проведена работа над ошибками. Распечатан ранее запоротый первый фрагмент корпуса. Промыт и подготовлен к финальной засветке:

На печать отправлен следующий блок:

Время печати 13ч. *shock ogo* К утру будет готов. Надеюсь...

Подготовил 3-й блок. Точнее блоки. Целиком напечатать уже не получится - размеры превышают габариты рабочего стола принтера.

Если все пойдет норм, то планирую все три блока собрать в выходные

Отредактированно evgen59 (09.02.2021 12:39:50)

evgen59 · 11.02.2021 11:00:04

1

Приветствую!

Второй блок вышел с печати с ошибкой, непропечатка фрагмента правого борта. Запустил повторно.

Повторно уже напечаталось без ошибок.

Итого на сегодня имеем два элемента паззла:

Сегодня в ночь запущу правый борт третьей секции. Целиком она уже не помещается в рабочее пространство принтера.

evgen59 · 18.02.2021 11:57:04

Всем привет!

Отпечатаны блоки правого и левого борта третьего сегмента:

Отрисовал и начал печать блоков 4-го:

Отредактированно evgen59 (18.02.2021 11:57:37)

evgen59 · 25.02.2021 13:30:02

1

Приветствую!

Недельку приболел, поэтому движений по проекту не было. Продолжаем.
Итак, собрал первую часть готовых блоков. Сами блоки были отделены от поддержек и зашкурены все плоскости. Тут выяснилось несколько моментов:
- конструкция местами хрупкая, а толщина поддержек в большинстве случаев ее превышает. Поддержек МНОГО, процесс отделения самый муторный и в то же время ответственный. В итоге получилось без особых потерь.
- самый удобный инструмент для отделения - обычные маникюрные щипчики. Кусают точно, небольшие - удобно в работе.
Подготовленные блоки:

Склеил секции 1+2 и две половинки третьей:

Склеенная секция 3:

Ну и собрал все в кучу. Секция выше ВЛ - тестовая. Прикинул "насухо" для интереса. Вроде все норм.

Итого:
- концепция блочной печати и сборки вполне реализуема.
- есть небольшие огрехи на стыках и сколы после отделения. Буду подшпаклевывать и выводить перед покраской.
- клеится на супермомент-гель. Держит хорошо.

Пока все, печатаю дальше

evgen59 · 12.03.2021 20:34:49

Всем привет:
Напечатаны и установлены 5 и 6 секции подводной части.

Кораблик подрастает))) длина готового корпуса на сегодня -26см

evgen59 · 31.03.2021 19:06:13

1

Всем привет.
Продолжение. + 2 секции

VenomAir · 18.10.2021 16:51:57

Привет!
Как успехи сейчас???

sas1975kr · 18.10.2021 23:15:53

evgen59 написал:
#1488722
. Так это выглядит в программе:

А что за программа? в чем делаете?

evgen59 · 01.02.2023 17:42:57

2

Итак, ни много ни мало, после перерыва в 2 года проект решил реанимировать.
Для начала в виде доработки для бумажной модели, потом печать в 3D.

Еще раз перекроил корпус. Добавил ВРГ.

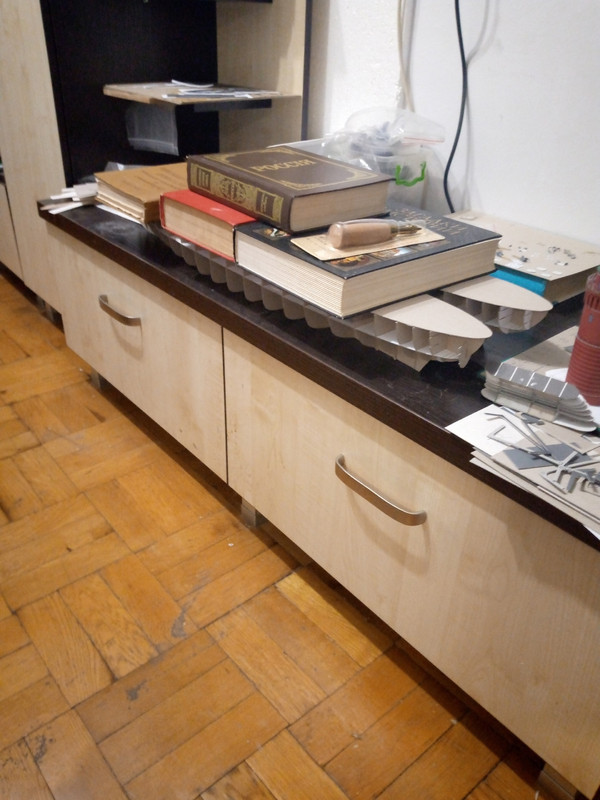

Ну и сделали тестовую сборку. Будет в двух вариантах, как гражданское судно и как рейдер)

evgen59 · 12.02.2023 13:08:43

Приветствую!
Камрады, нужен совет.

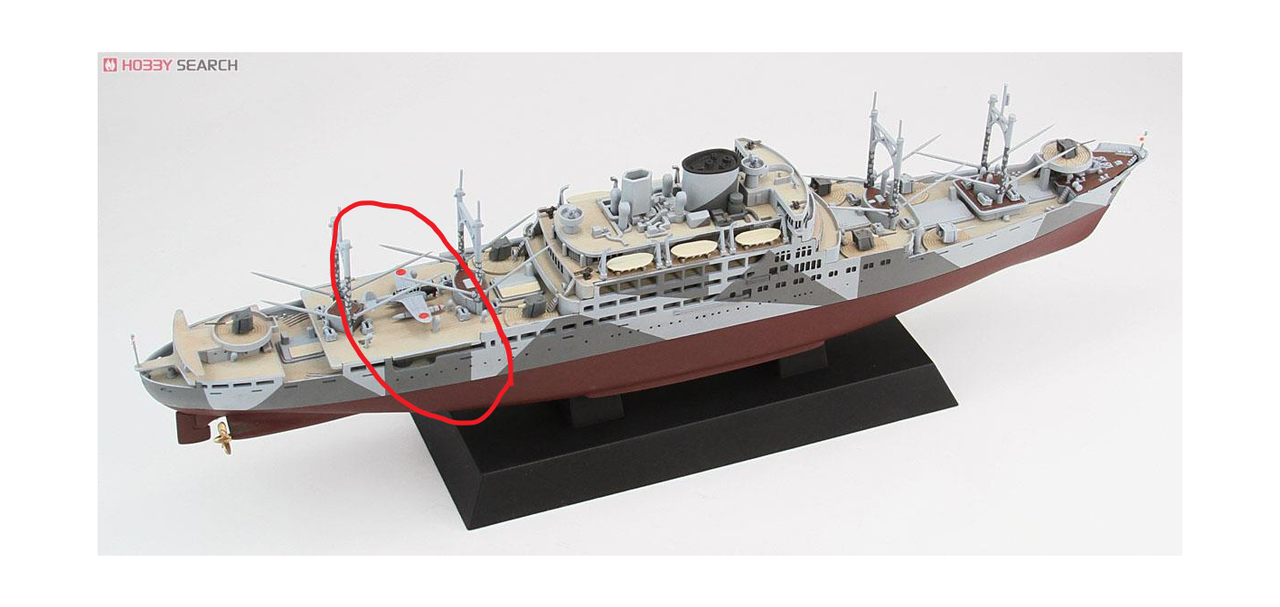

Интересует верхний настил, точнее участок, где располагался самолет. На модели в пластике он сплошной, но если смотреть сканы останков рейдера на дне, этого
участка нет. И нет остатков несущей рамы под него.

Цельнодеревянным он вряд ли наверно мог быть, учитывая вес самолета + ветровую и волновую нагрузки? Это я к тому, что сгнил, не оставив следа...

evgen59 · 16.02.2023 01:55:54

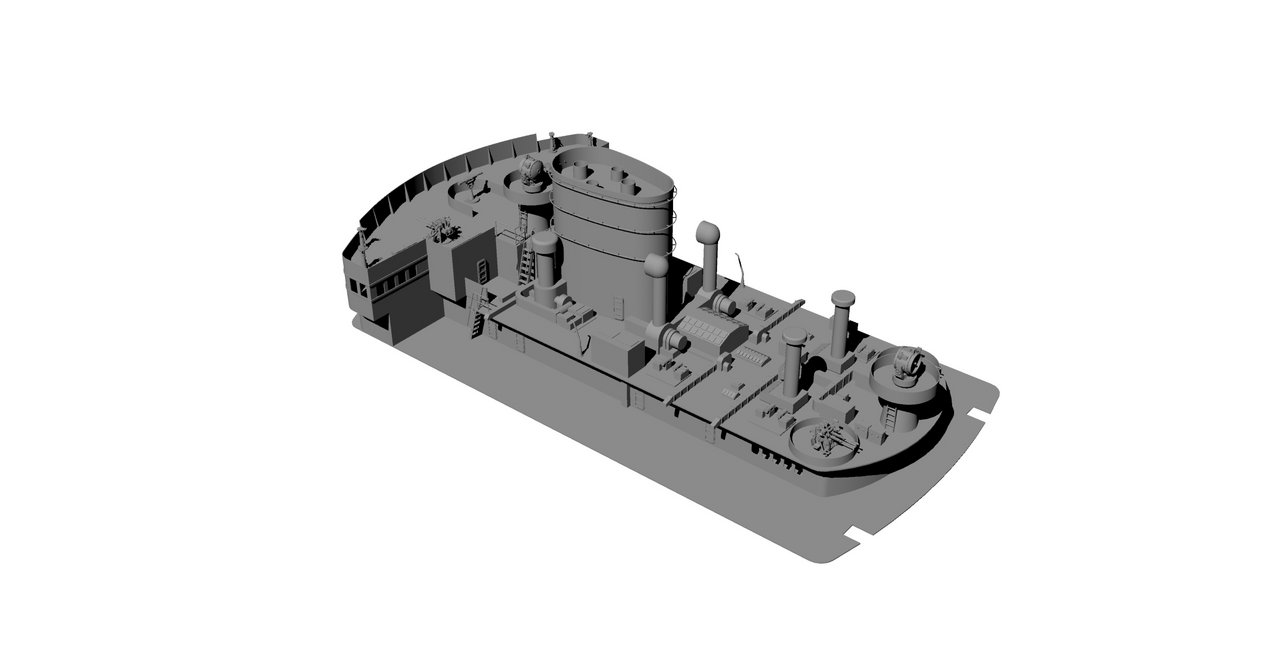

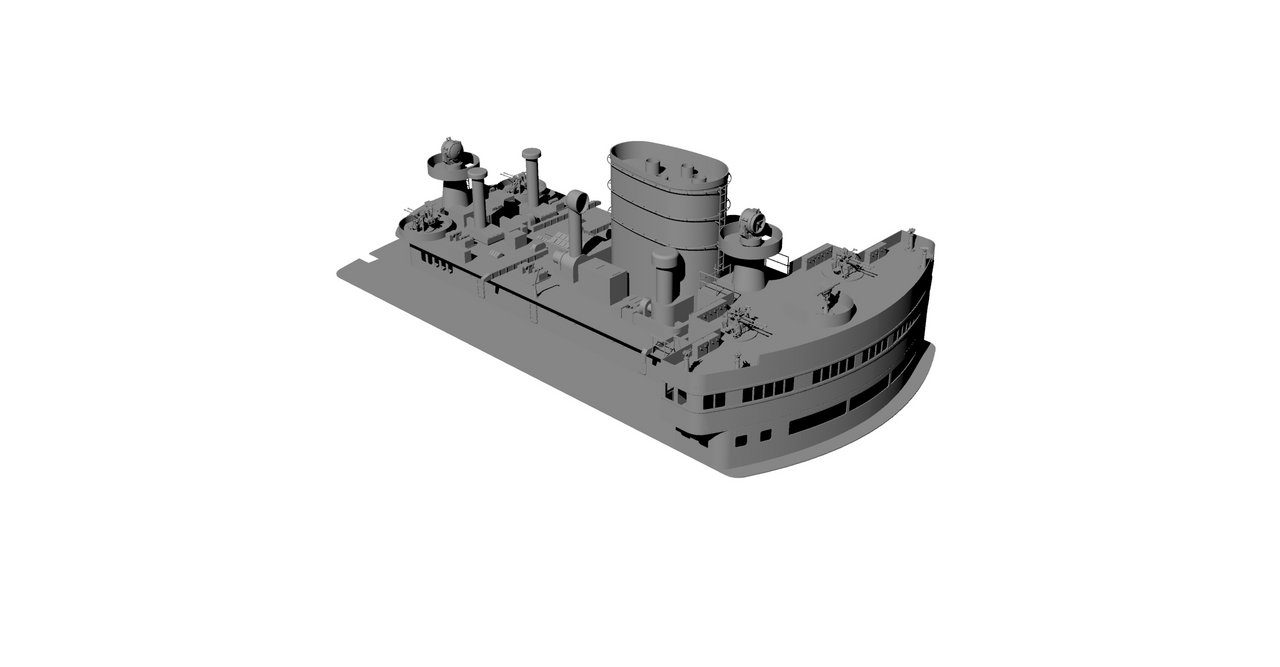

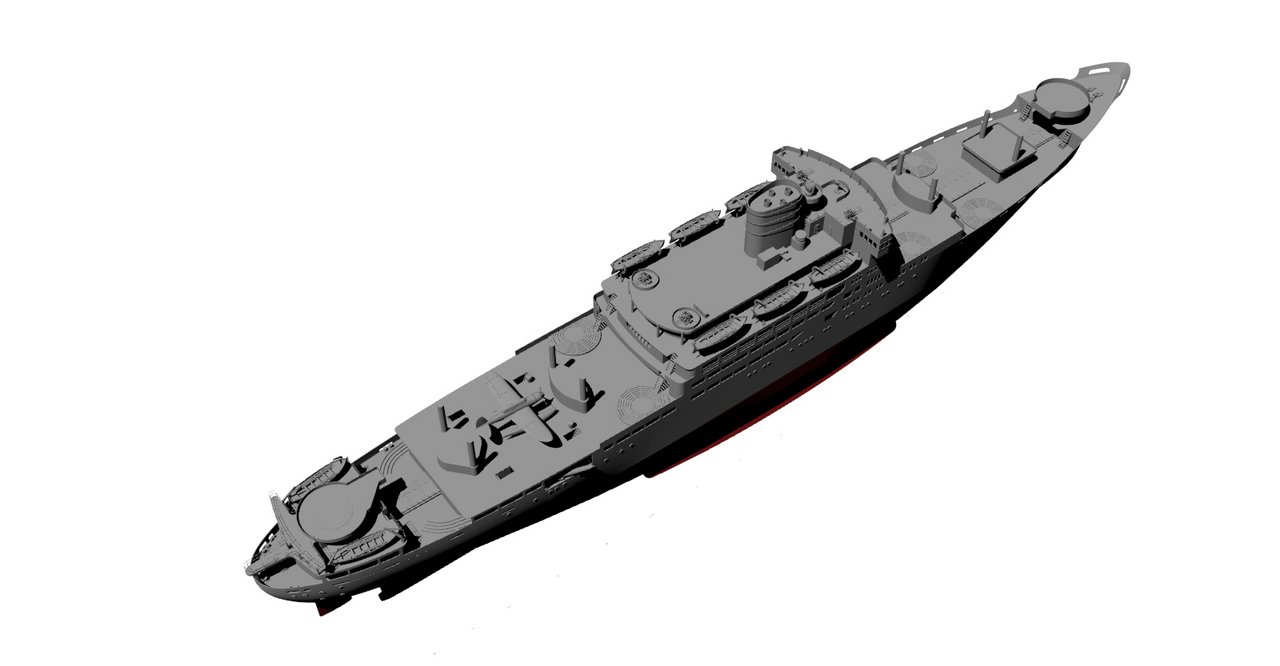

Частично набросал надстройки.
Пока "укрупненная сборка", без детализации.
В немалой степени ориентировался на сканы останков. Есть существенные различия с немногочисленными схемами корабля и пластиковой моделью.

P.S. Спорный сплошной настил делать пока не стал.

evgen59 · 21.02.2023 21:43:18

2

Всем привет!

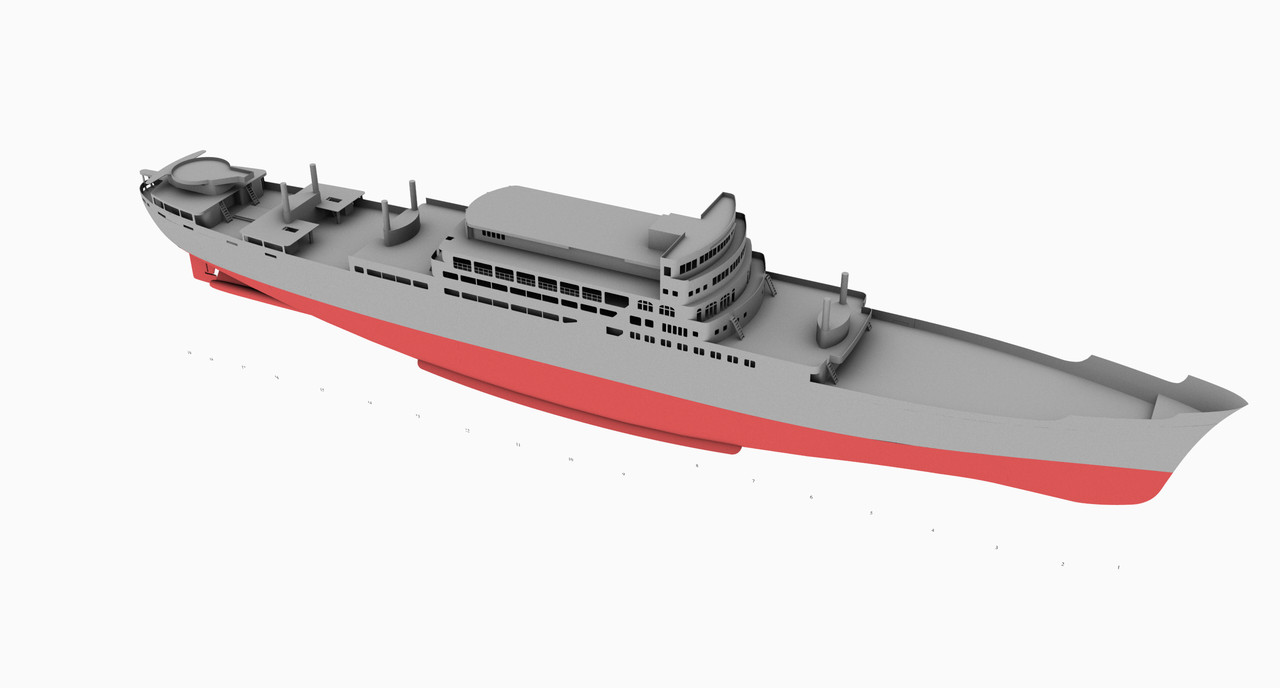

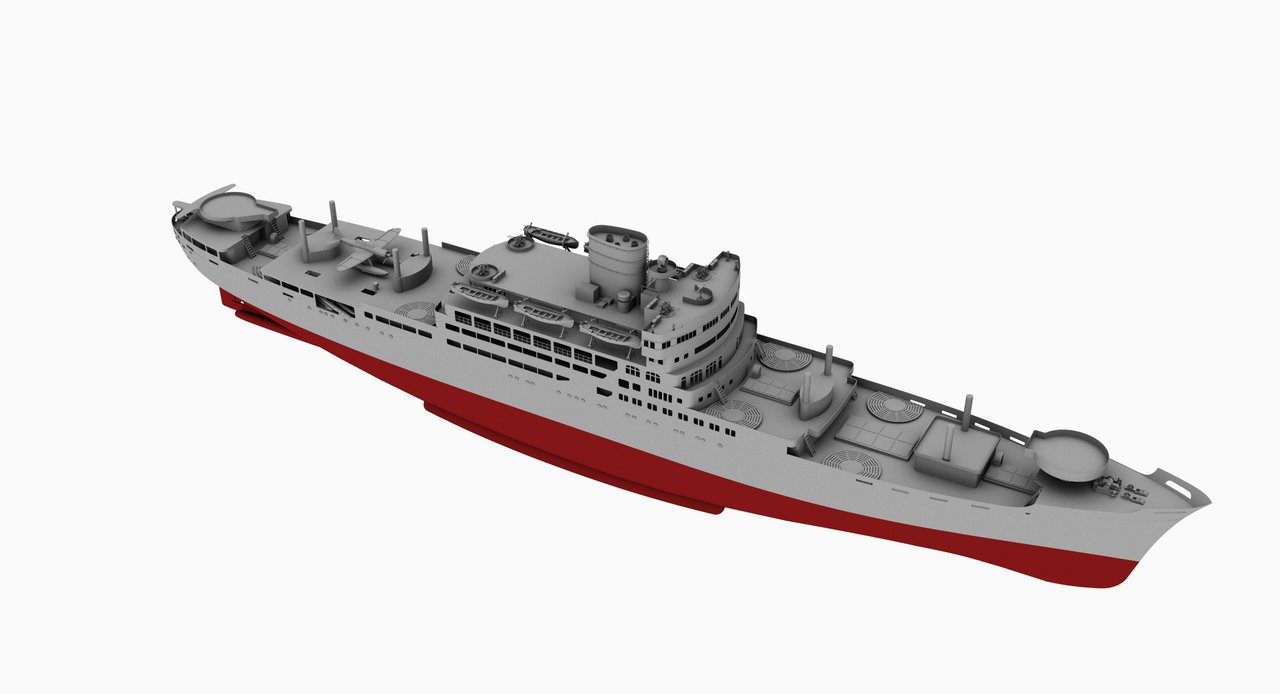

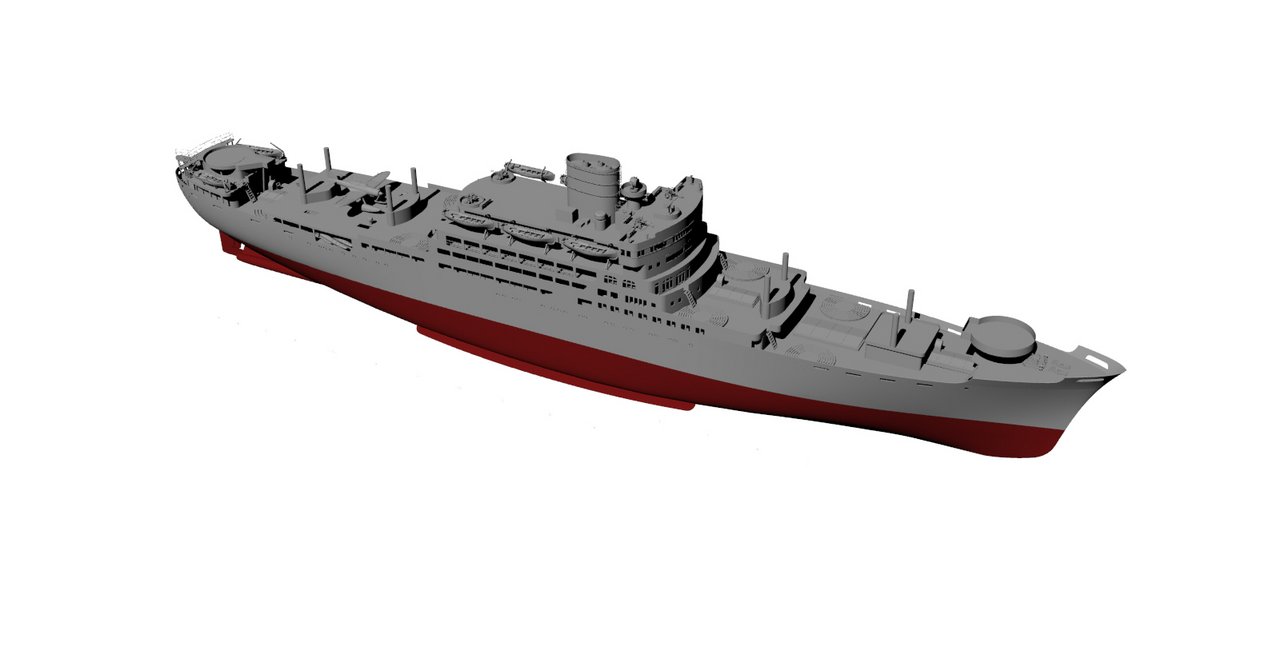

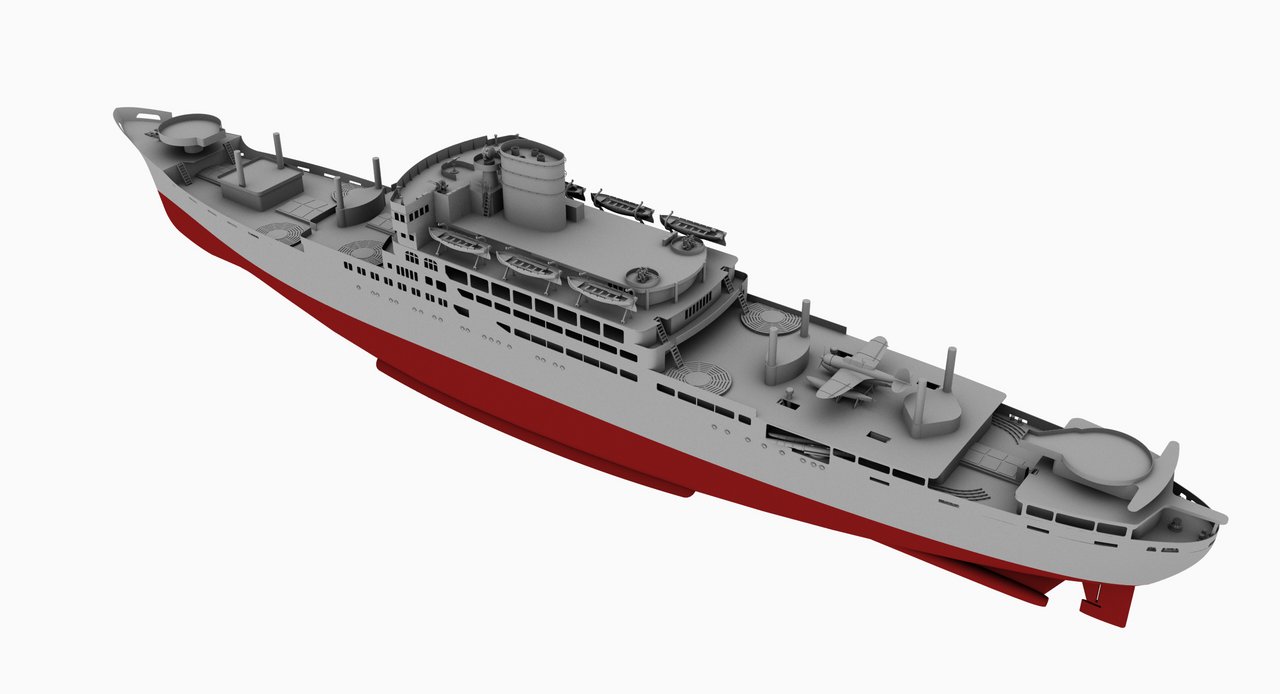

Немного поработал над моделью, есть небольшое продвижение:

1. Все таки сделал сплошной настил/подкорректировал конфигурацию надстроек;
2. Установил торпедные аппараты и рельсы к ним;
3. Откорректировал палубу на баке и добавил площадку под орудие;
4. Раскидал палубную мелочевку (не всю естественно);
5. Накинул шлюпки и шлюпбалки (надо будет подкорректировать).
