По другим данным
San Lorenco (к) 8 пушек, 2 пушки-бастарда (??), 2 полукулеврины, 6 камнеметов, 8 сакр, 4 полусакры, 20 Версо и эсмирилей
La Neapolitana (а) - 4 пушки, 8 пушек-перье, 2 полупушки, 6 полу-кулеврин, 6 сакр, 4 полусакры, 20 вертлюжные
Zuniga - 30 лафетных и 20 вертлюжных
Girona - 6 пушек, 8 полупушек, 4 полукулеврины, 6 сакр, 4 полусакры, две четверть-пушки, 20 вертлюжных

На 1587 получается 4 пушки, 4 полупушки, 8 камнеметов, 2 полукулеврины, 8 сакр, 4 полусакры, 20 эсмирилей.

В целом даже в ходе кампании 1588 могли менять вооружение (в частности во время стоянки в Ла-Корунье, на какой момент приведено вооружение не понятно.

Эд написал:

#1609584
В сравнении с весом залпа галеонов Армады (в исп. фунтах):
San Juan - 550, N.S. de Begona - 222, у Окенде - 251, у Вальдеса - 298

Это общий вес обоих бортов?

FOBOS.DEMOS написал:

#1609707
Это общий вес обоих бортов?

Да.

El artillado de las galeazas venecianas de 1571 se componía de 2 culebrinas de 50 libras de bala, 2 de 30, 2 de 20, 4 de 14, 4 cañones de 30, 4 falcones de 6, 2 falconetes de 3, 2 pedreros de 30 y 12 pedreros de 3. Debe tenerse en
cuenta que la libra veneciana para pesar la artillería era la libra sottile, de
301,230 gramos, y no la libra grossa, de 476,999, por lo que el peso total de
andanada, trasladado a libras de Castilla, ascendía a 328. Si a ello le añadimos
el fuego de los mosquetes y arcabuces de la numerosa infantería embarcada,
efectuado a través de las portas de la empavesada, la potencia resultaba demoledora para unos buques tan desprotegidos y de tan ligeras estructuras como las galeras.
La distribución de esta artillería puede deducirse de los documentos de la
época. Así, de una propuesta hecha después de la batalla por el comandante de
las galeazas, Francesco Duodo, para aligerar el artillado de estas naves, sabemos que la distribución era la siguiente:
— en la proa, en crujía, dos culebrinas de 40 y otras dos de 20;
— también en proa, «nel balaor» (¿?), 2 de 14 y 4 pedreros de 12;
— a los cinco bancos desde la proa, dos cañones de 20;
— a los seis bancos, dos pedreros de 12;
— a mitad del buque, dos cañones de 30;
— en el cuarto banco desde la popa, dos cañones de 20;
— en el sexto banco desde la popa, dos pedreros de 12;
— en el décimo banco desde la popa, otros dos pedreros del mismo calibre;
— a popa, dos culebrinas de 14 y, sobre ellas, dos falcones de 6.

FOBOS.DEMOS написал:

#1609735

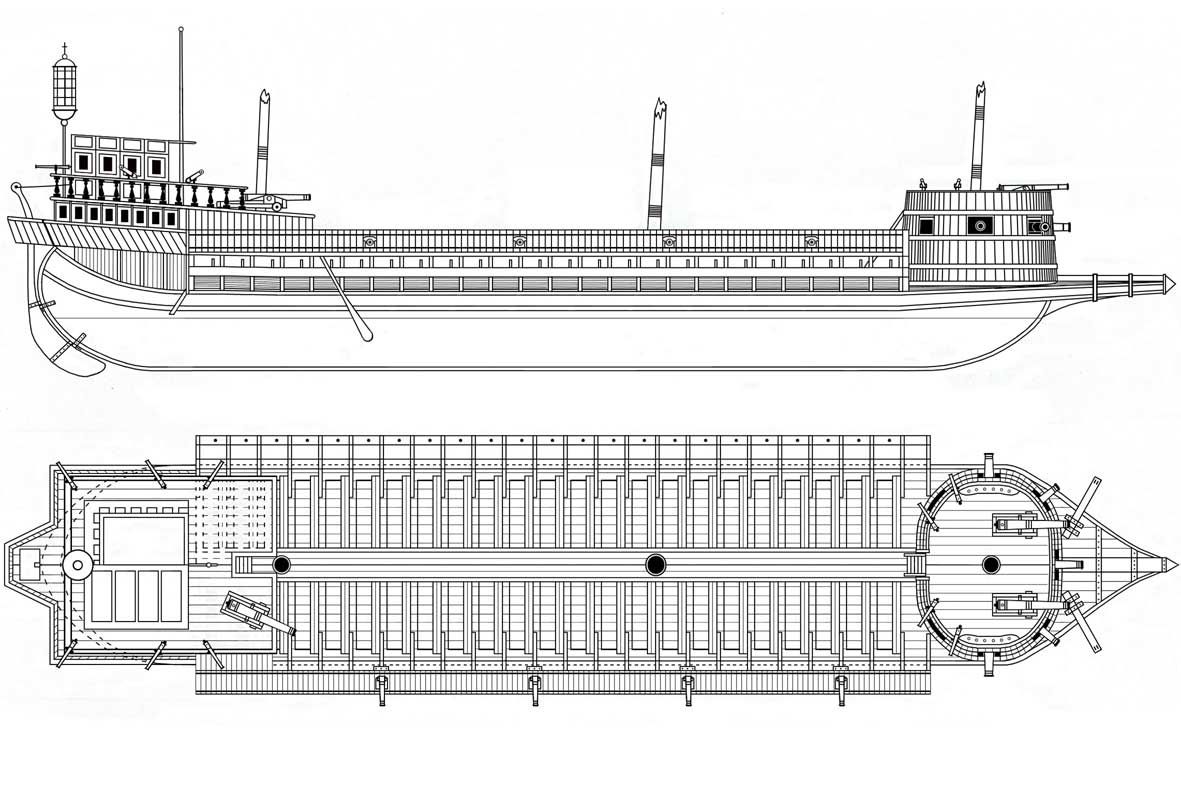

Но в носу башня оказывается трехярусной так как 10 оставшихся орудий в один ярус не влезают.

От размеров башни зависит. 2 полукулеврины погонные, по три сакры на борт и две полусакры смотрят в корму.

На нижнем уровне понятно - 2 -40 фунтовые пушки и 2-25 фунтовые полупушки, все в нос. Возможно за ними на борт по одной сакре.
И на верхний уровень остаются 8-10 пушек.
Сакры относительно тяжёлые, вес пушки от 400 до 600 весов ядра, отдача не очень большая.
Если снизу могут стрелять 4 пушки в нос, то и сверху могут. Если калибры 8 и 4 верны, то это испанские полукуливерны extraordinare и сакры extraordinare - пушки с уменьшенным калибром и увеличенной длиной. Оставшиеся 2 сакры на борт влезают.

Насчёт размещения тяжёлых пушек на аутригере сильно сомневаюсь.
Полукулеврина 40 квинталов (по 46 кг), полупушки 30, сакра 23-25. Плюс лафет грубо в половину веса пушки. Эту тяжесть не всякая палуба выдерживала, аутригер хлипенький и имеет только одну точку опоры. Полуфунтовые эсмирильи, лёгкие камнеметы, что-то тяжелее вряд ли.

Отредактированно Олег (01.05.2024 12:18:38)
