Юрген · 08.04.2023 17:09:12

helblitter написал:
#1573405
Японский средний танк "Чи-Хе"

Танк артиллерийской поддержки «Тип 2 Хо-И»?

seryj221221 · 13.04.2023 19:14:09

Юрген написал:
#1573969
Танк артиллерийской поддержки «Тип 2 Хо-И»?

Нет. У моего 47-мм танковая пушка Тип 1.

Mitry · 13.04.2023 22:07:43

seryj221221 написал:
#1573846
Почти угадали.

«Шинхото Чи-Ха» тип «97» (1942 г.)?

Отредактированно Mitry (13.04.2023 22:10:58)

seryj221221 · 14.04.2023 21:15:06

Mitry написал:
#1574496
«Шинхото Чи-Ха» тип «97» (1942 г.)?

А если посмотреть внимательнее.

AAG · 25.04.2023 22:42:46

Прототип Тип 98 Чи-Хо?

seryj221221 · 28.04.2023 07:20:45

Он.

Юрген · 02.05.2023 17:24:56

Правый общеизвестен, а вот левый?
upload pic

капитан · 02.05.2023 17:36:19

Юрген написал:
#1576016
а вот левый?

Да и левый вроде то-же известный, Виккерс 16-ти тонный, он же Медиум Мк III.

Mitry · 02.05.2023 17:51:39

Юрген написал:
#1576016
а вот левый?

"...находясь в Англии вместе с командармом Халепским, начальник инженерно-конструкторского бюро по танкам С. Гинзбург как-то раз увидел на английском полигоне такой вот трехбашенный танк в движении и, вполне естественно, заинтересовался и начал спрашивать о нем англичан. Но те, ссылаясь на то, что его должны принять на вооружение британской армии, категорически отказывались обсуждать и сам танк, и возможность его продажи в СССР, к тому же и цена его оказалась очень высокой. Так что танк «Виккерс 16-тонный» (самый современный по тому времени британский танк!) комиссии Халепского в тот раз так и не достался. Однако во время своей второй командировки в Англию, поскольку довольно-таки большое количество машин у фирмы «Виккерс» мы все же покупали, Гинзбург постарался «разговорить» всех, кого только мог и в результате добыл-таки немало ценной информации, что явствует из следующего его письма.

Спойлер :

«ПРЕДСЕДАТЕЛЮ НТК УММ (Научно-технический комитет Управления моторизации и механизации – прим. В.Ш.)
В результате проведенных мною разговоров с английскими инструкторами, последними мне были сообщены следующие сведения о 16-ти тонном танке Виккерса:
1. Танк уже испытан и признан лучшим образцом английских танков.
2. Общие размеры танка примерно равны размерам 12-ти тонного танка Виккерса марка II.
3. Максимальная скорость движения 35 клм (так в тексте – прим. автора.) в час.
4. Бронирование: башня и вертикальные листы боевого отделения 17-18 мм.
5. Вооружение: в центральной башне – одна «большая» в боковых передних башенках – по 1 пулемету. Итого одна пушка и 2 пулемета.
6. Команда: 2 офицера /или один/, 2 артиллериста, 2 пулеметчика, 1 водитель.
7. Мотор воздушного охлаждения в 180 HP имеет пуск от инерционного стартера и от электростартера (последний – запасной). Пуск производится изнутри танка. Доступность к мотору хорошая.
8. Подвеска на каждую сторону имеет по 7 свечей с пружинами. Каждая свеча опирается на один свой каток. Катки примерно устройства шеститонного (имеется в виду «Виккерс 6-тонный» – будущий советский Т-26 – прим. автора.) Подвеска сообщает на ходу танка устойчивость не хуже чем у шеститонного танка.
9. Ведущие колеса задние.
10. Гусеница мелкозвенчатая со съемными привинчивающимися шпорами. Ведение и направление гусеницы подобно шеститонному танку.
11. Центральная башня имеет оптический прицел и оптическое наблюдение.
12. Место у водителя впереди по середине обеспечивает хорошую видимость для управления.
13. Трансмиссия – коробка скоростей и бортовые фрикционы. Коробка скоростей двух типов: оригинальная /запатентованная/ и нормального типа.
14. Радиус действия тот же, что и у шеститонного танка.
15. ПРИМЕЧАНИЕ: Сведения получены только после того, что переводчик заявил, что мы уже купили этот танк и ожидаем его получения.
Сведения дали: инженер механик-моторист, старший мастер и водитель, проводившие испытания этой машины. Сведения о машине до сих пор засекречены.
16. ПРИЛОЖЕНИЕ: схема плана и бокового вида танка.
ВЫВОД: Присоединяясь к выводу указанных выше инструкторов, что эта машина является лучшим образцом английских танков, считаю, что эта машина представляет максимальный интерес для Красной Армии как лучший современный тип маневренного среднего танка.
Вследствие этого покупка этой машины представляет бесценный интерес. Эта машина в настоящее или ближайшее время выйдет в армейские части и, следовательно, секретность с нея (так в тексте – прим.автора.) будет снята.
Нач-к Испыт. группы: /ГИНЗБУРГ/»
https://topwar.ru/82533-podsmotrennyy-tank.html

Так что правы те, кто говорит: «болтун – находка для шпиона», и что также верна и другая пословица: «запретный плод сладок»! Ведь, кстати говоря, «Виккерс 16-тонный» на вооружение британской армии в итоге так и не поступил, но РККА получила разработанный на основе его концепции средний танк Т-28!..."

Юрген · 09.05.2023 20:25:18

Mitry написал:
#1576019
«болтун – находка для шпиона»

При условии, что шпион умеет грамотно его разболтать, а это не каждому дано. Сие очень хорошо умел, например Яковлев, и Фоккера (вернее его зама Курта Танка) и Мессершмитта очень и очень разговорил.

Юрген · 09.05.2023 20:32:34

Mitry написал:
#1576019
на вооружение британской армии в итоге так и не поступил,

Вот еще один вариант непризнанного продукта "сумрачного британского гения"

helblitter · 10.05.2023 23:07:38

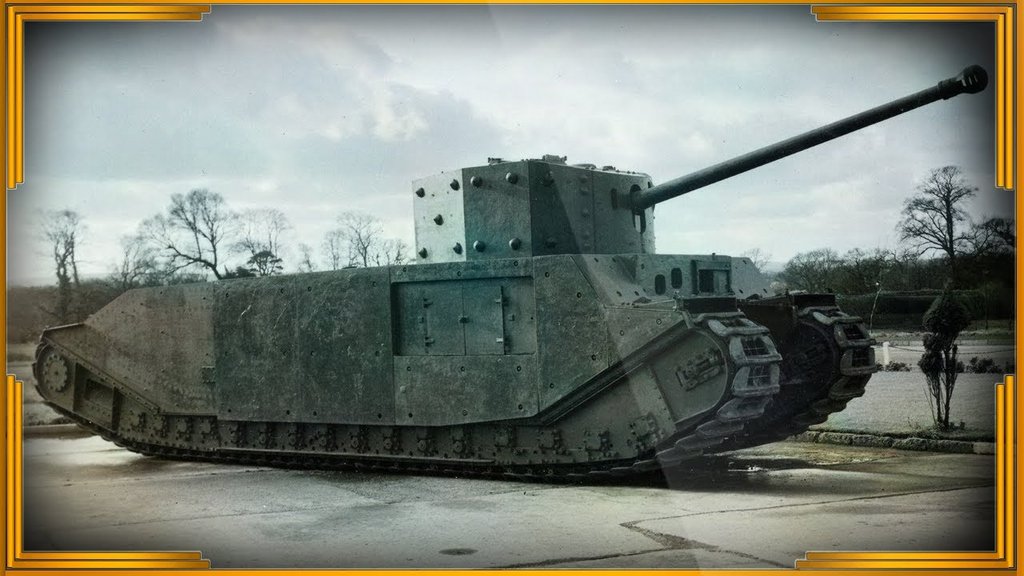

танк TOG II:
Тактико-технические характеристики TOG II:

Габаритные размеры: длина — 10 130 мм, ширина — 3120 мм, высота — 3050 мм.
Боевая масса — более 81 т.
Вооружение — орудие OQF 17pdr калибра 76,2 мм и пулемет BESA калибра 7,92 мм;
Бронирование — лоб и борта корпуса — 62 мм, крыша — 25 мм, днище — 12 мм, лоб башни — 63 мм.
Силовая установка — 12-цилиндровый, дизельный двигатель Packsman-Ricardo 12TP, мощностью 600 л.с.
Максимальная скорость — 13,67 км/ч.
Запас хода — 112 км (по шоссе).
Экипаж — 6 человек. https://topwar.ru/92127-stalnye-monstry … tanii.html

seryj221221 · 12.06.2023 10:39:04

Отредактированно seryj221221 (12.06.2023 10:42:51)

капитан · 12.06.2023 11:33:18

1

"Гризли"?

seryj221221 · 12.06.2023 15:18:13

Точно!

Юрген · 24.07.2023 21:18:58

Mitry · 24.07.2023 22:14:04

Юрген написал:
#1582357
Юрген

Лось Вотзефак ... )))
(вверху, справа)

Mitry · 24.07.2023 22:27:18

1

AAG · 12.08.2023 13:35:06

Вундервафля

Mitry · 12.08.2023 23:17:20

AAG написал:
#1583628
Вундервафля

Немецкий легкий танк «Pz.I Ausf.A». Газогенератор установлен позади башни
https://kpfu.ru/mediacenter/gazeta-39ka … 09063.html

Elektrik · 13.08.2023 00:23:06

AAG написал:
#1583628
Вундервафля

Mitry написал:
#1583665
Немецкий легкий танк «Pz.I Ausf.A». Газогенератор установлен позади башни

Меня честно говоря всегда брало сомнение, а не фотожаба ли это? Я конечно эксперт сугубо диванный, но подозреваю что если на единичку, взгромоздить башню с подбашенной коробкой от ранние тройки она тупо от веса должна развалиться.

AAG · 17.08.2023 18:01:35

Проходит в книге "Beute-Kraftfahrzeuge und Panzer der Deutschen Wehrmacht", Walter J Spielberger, 1992, как затрофеенный у французов, скорее всего у Виши. Шасси "копейка", а все, что сверху, реально слеплено из кусков от Pz III и Pz IV. И сзади, да, газогенератор на дровах

AAG · 17.08.2023 18:29:14

Elektrik написал:
#1583668
Меня честно говоря всегда брало сомнение, а не фотожаба ли это?

В новой книге "Beute-Kfz und Panzer der Wehrmacht: Rad und Halbkettenfahrzeuge" Walter J. Spielberger, Hilary. L. Doyle, 2015, этот агрегат так же присутствует. Если бы были сомнения с происхождением фото, его наверняка бы убрали

Mitry · 17.08.2023 21:55:32

Вот здесь похоже говорится, что это учебный макет Pz III с деревянным основанием - проставкой под башню. И вроде их два было почти одинаковых с газогенераторами...?

https://www.reddit.com/r/TankPorn/comme … ve_panzer/

Elektrik · 17.08.2023 22:38:28

AAG написал:
#1584001
В новой книге "Beute-Kfz und Panzer der Wehrmacht: Rad und Halbkettenfahrzeuge" Walter J. Spielberger, Hilary. L. Doyle, 2015, этот агрегат так же присутствует. Если бы были сомнения с происхождением фото, его наверняка бы убрали

Понятно. Спасибо!

Mitry написал:
#1584016
Вот здесь похоже говорится, что это учебный макет Pz III с деревянным основанием - проставкой под башню.

Да, так он выглялит более реальным. ))
