Сибирский Стрелок написал:

#1646648
"Моделист-конструктор", 3-1978. Морская коллекция, на вкладке - "Минин", силуэты - французские крейсера 1880-х гг. Вот там сей корабль обозвали "Цецилией" (цилечкой ), и - пошло гулять по профильным статьям и изданиям.

Нет, не оттуда.

Блинов Леонид Демьянович (Художник)
Броненосный фрегат "Генерал-адмирал" в море. Картина  ЦВММ

Период создания:1887 г.
Материал, техника:холст, масло
Размер:45 х 67 см

Strannik4465 написал:

#1649553
Блинов Леонид Демьянович (Художник)
Броненосный фрегат "Генерал-адмирал" в море. Картина  ЦВММ

Леонид Демьянович нарисовал фрегат "МИНИНЪ" как мне кажется, два бортовых спансона под 8 дм орудия и 6 портов под 6 дм орудия вполне читаются...

Вопрос, в книгах написано, что подводная часть броненосного фрегата "Минин" обшивалась оцинкованными листами, так какого цвета были внешние листы металла подводной обшивки фрегата, везде рисуют на картинах красного медного видимо цвета, но оцинкованный металл имеет серебристый цвет, кто подскажет, как обшивать подводную часть корпуса?

Обшить серебром не вопрос, как было на самом деле интересно.. Кстати, Алексей, года три назад писали что делаете чертежи Минина, Пожарского и Генерала с Эдинбургским, видимо готовили выпуск по ним, не намечается пока ?

skuter написал:

#1657204
Вопрос, в книгах написано, что подводная часть броненосного фрегата "Минин" обшивалась оцинкованными листами

Была цинковая обшивка.Потом ее поменяли на обшивку из красной меди.Когда не знаю.

skuter написал:

#1657221
как было на самом деле интересно..

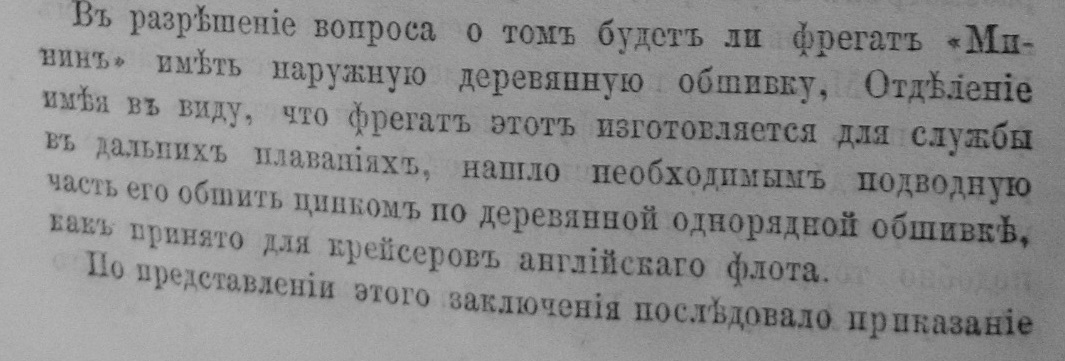

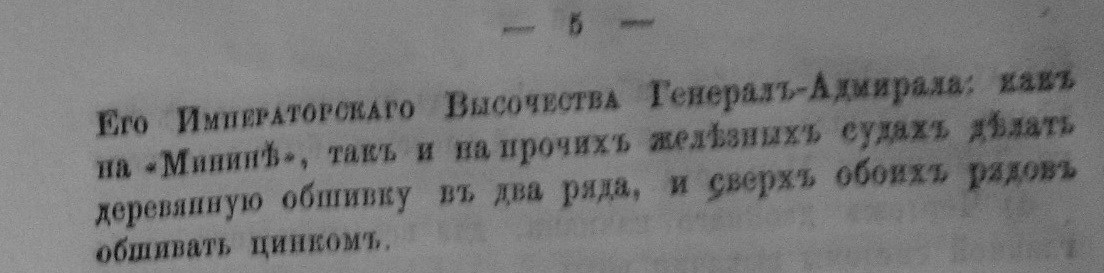

История здесь такова. В 1875 г. последовало такое приказание Генерал-Адмирала (Отчет о занятиях Кораблестроительного отделения МТК за 1875 г. с. 4 – 5):

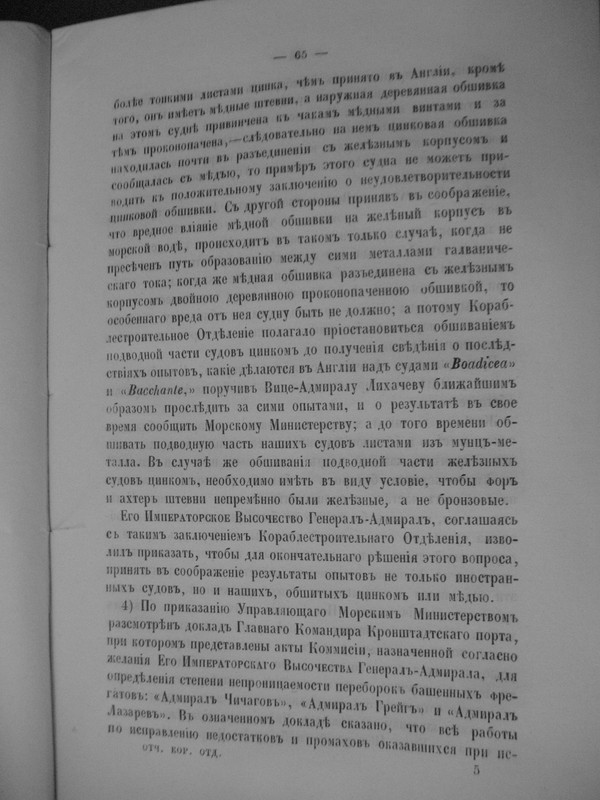

Но 6.02.1877 г. командир КЛП «Крейсер», первого железного судна с цинковой обшивкой подводной части находящего в заграничном плавании, доложил о проблемах с цинковой обшивкой, что подтвердил и командующий отдельным отрядом контр-адмирал Бутаков после ввода КЛП в Нью-Йорке в док, указав на конкретные недостатки и доложив о перемене 1000 листов. Далее запросили вице-адмирала Лихачева, как там в Англии:



Но пока шла переписка к 15.05.1877 г. фрегат был обшит цинком и с такой обшивкой находился до 1882 г., когда был обшит медью по двухрядной деревянной обшивке.

skuter написал:

#1657347
уже давно они у меня не открываются почему-то и не вставляются изображения в сообщения.

Ваш текущий провайдер умничает. Смените провайдера.

Неа, только ссылки, которые висят и не открываются

vitaly-m написал:

#1657380
обшивать корпуса мунц-металлом (желтой медью).

1882г
На судах, отправляющихся в настоящем году в заграничное плавание, производится экстренная работа не исключая и праздников. Из них клипера «Наездникъ» и «Джигитъ» зимовали в Николаевском (мокром) доке. На первом из них, в очень короткое время, старая обшивка подводной части из мунц-металла, оказавшаяся, после заграничнаго плавания клипера, неудовлетворяющей своему назначению и пришедшая в негодность, разсыпаясь, как железная окалина, от легкаго удара ручника, была снята и клипер, после тщательной конопатки всей подводной части, был обит вновь листовою обшивочною медью.
